镀锌管45度直角闪光对焊机
管类45°角/90度直角专用闪光对焊机
45度直角闪光对焊机
一、用 途
直角闪光对焊机适用于焊接各种类型的低碳钢、合金钢的直角部件的专用焊机，更换相应的夹具后也可用于钢窗、棒材、管材、工具等直角型部件的焊接。
二、结构概述

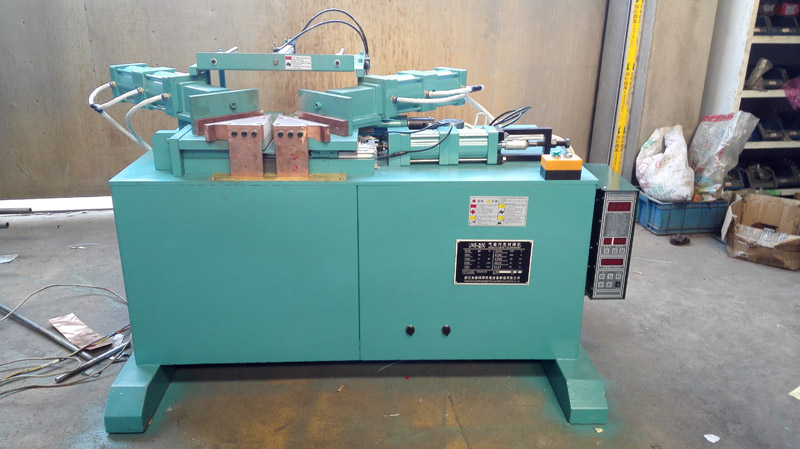

本焊机由两个气动夹钳、固定工作台活动工作台、焊接变压器、气顶油缸、回程缸、传动机构、气路系统、及电气控制箱等组成。
两个气动夹钳分别装于固定工作台上和活动工作台上，用于夹紧焊件。在活动工作台的左下侧装有气顶油缸和回程缸，经过传动连接杆与活动工作台连接，用于推动活动工作台进行工件的焊接和顶锻。活动工作台的整个移动过程即为焊接过程，回程缸用于使活动工作台恢复原位，焊接变压器由单相380伏供电。次级出线用铜箔引至固定台和活动台的导电极并机架绝缘。
控制箱由继电器、晶闸管等电气元件组成，通过晶闸管控制系统调节焊接变压器的初级电压的大小，从而达到不同规范的次级电压，来满足焊接要求，次级电压3V—10V连续可调。
气动系统由电磁气动阀减压阀、气水分离器、油雾器、气压表等组成。
焊接变压器和铜钳口采用自来水冷却。

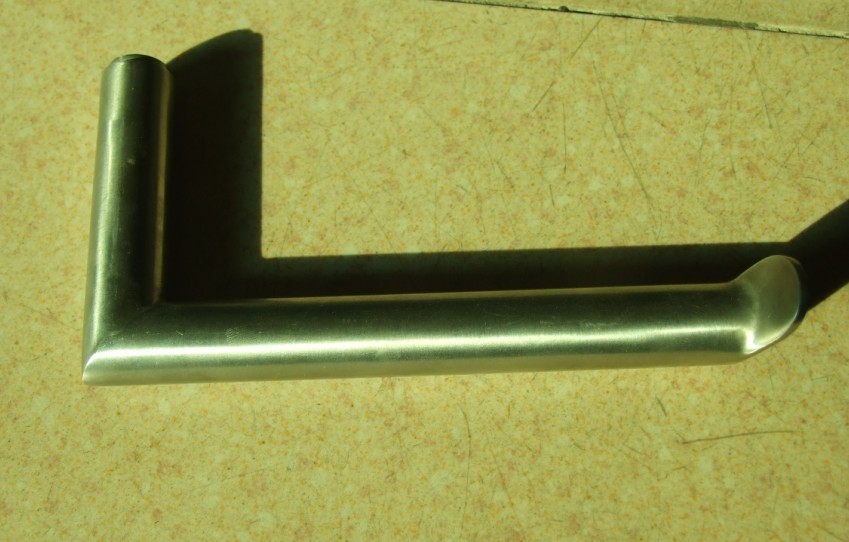

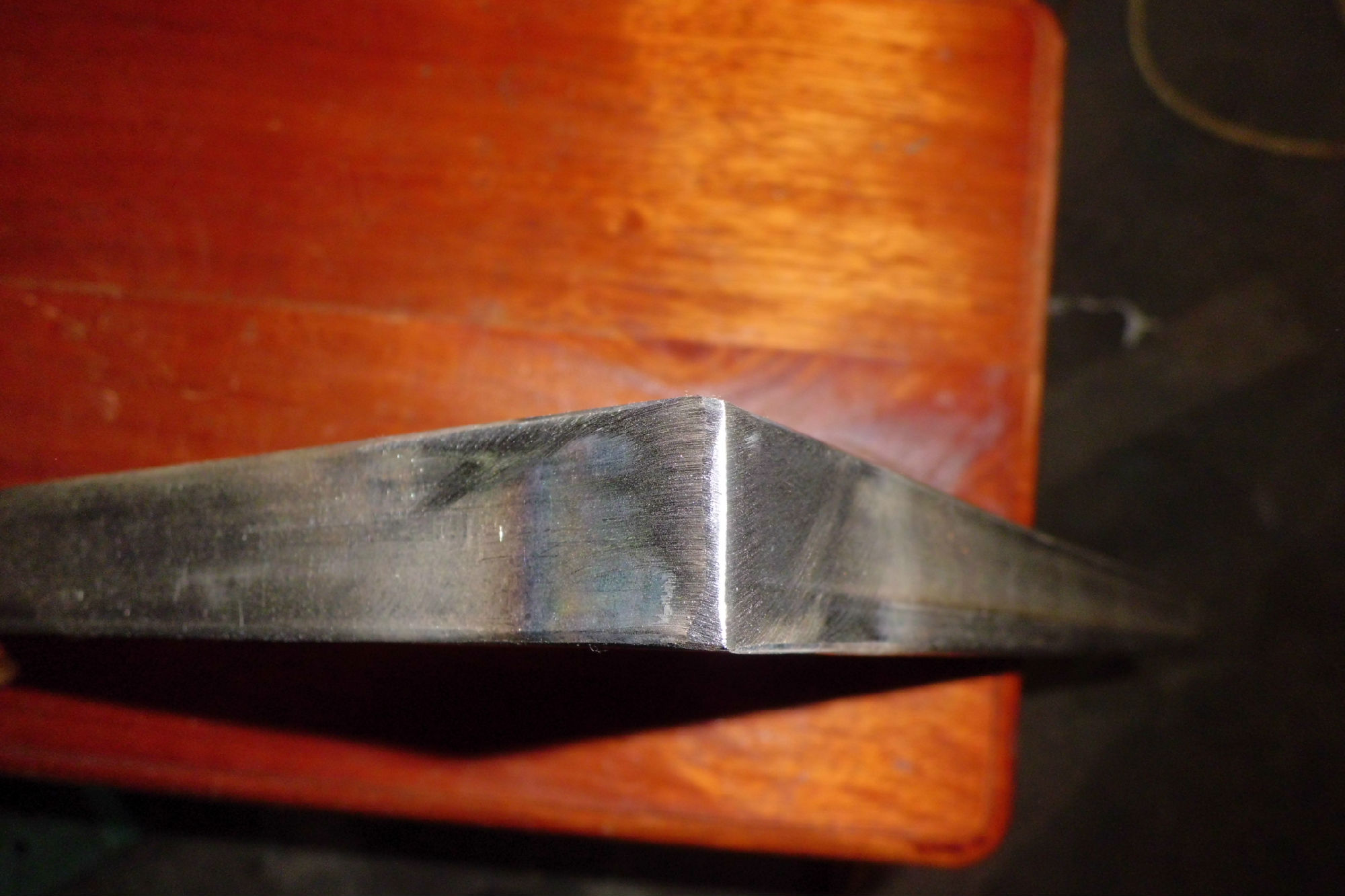

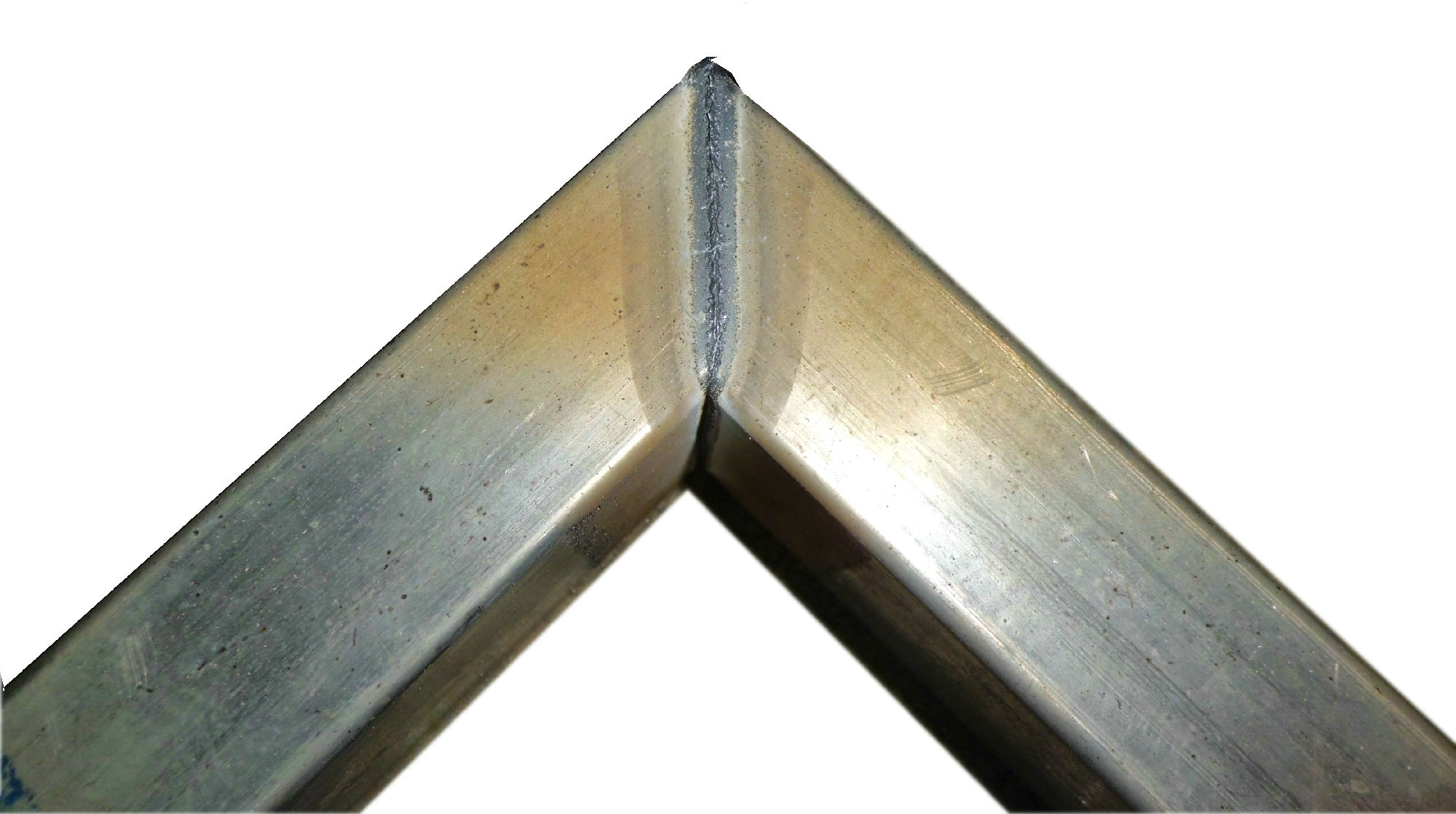

本闪光对焊机是专门焊接各种碳钢管、不锈钢管，镀锌管等金属制品.
